前言

从上篇 (opens new window)中了解到从输入URL到页面展示要经历的几个阶段：

  • 用户输入
  • 网络请求过程
  • 响应数据类型处理
  • 准备渲染进程
  • 提交文档

这篇着重讲解后续的渲染阶段。

HTML、CSS与JavaScript

HTML（超文本标记语言——HyperText Markup Language）是构成 Web 世界的一砖一瓦。它定义了网页内容的含义和结构。如果需要改变 HTML 的字体颜色、大小等信息，就需要用到 CSS。
CSS (层叠样式表--Cascading Style Sheet），是一种 样式表 语言，用来描述 HTML 或 XML文档的呈现。CSS描述了在屏幕、纸质、音频等其它媒体上的元素应该如何被渲染的问题。
JavaScript则是可以用于修改HTML与CSS的脚本语言。
而渲染阶段就是将这三者经过中间渲染模块的处理，最终输出为屏幕上的像素。

渲染流水线

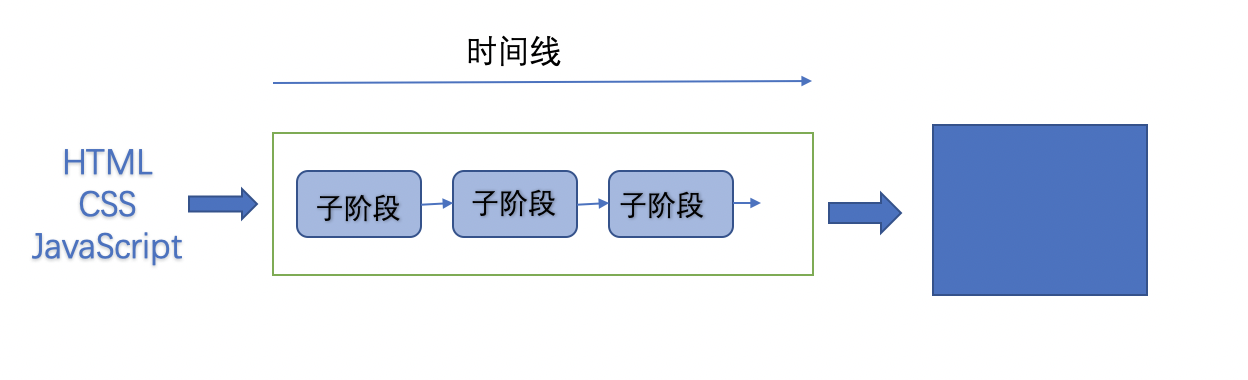

大致的渲染流水线如图所示：
按照渲染的时间顺序，流水线可分为如下几个子阶段：构建 DOM树、样式计算、布局阶段、分层、绘制、分块、光栅化和合成。
在每个子阶段中：

  • 每个子阶段都有其输入的内容
  • 每个子阶段都有其处理过程
  • 每个子阶段都会生成输出内容

构建DOM树

由于浏览器无法识别HTML，所以得将HTML转化为浏览器能够识别的结构——DOM树。

<html>
    <head>
        <title>文档标题</title>
    </head>
    <body>
        <a href=“”>我的链接</a>
        <h1>我的标题</h1>
    </body>
</html>
1
2
3
4
5
6
7
8
9

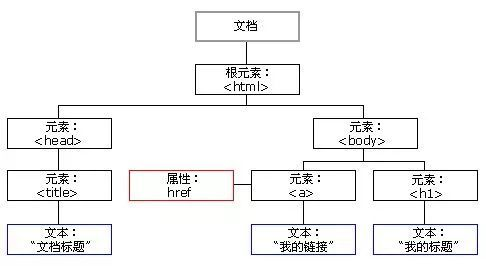

比如上面的HTML经过HTML解释器后转化为下图所示的DOM树结:

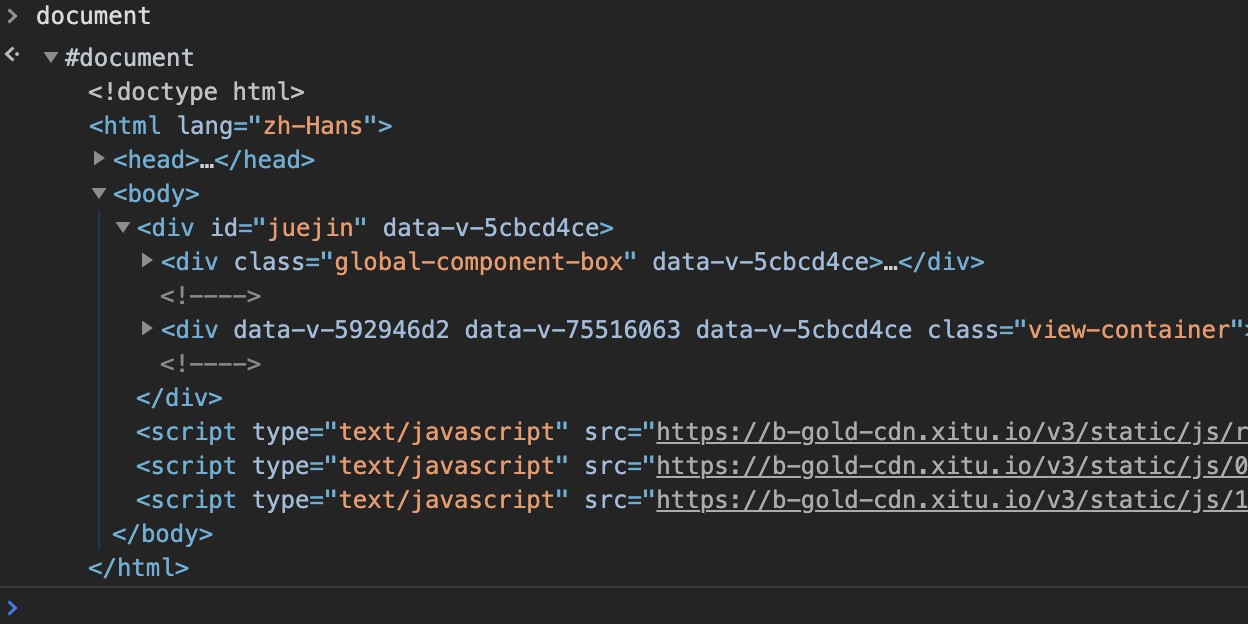

在chrome的开发者工具中能更清晰的看到DOM结构。

图中的document就是DOM结构，你可以看到，DOM和HTML内容几乎是一样的，但是和HTML不同的是DOM是保存在内存中树状结构，可以通过JavaScript来查询或修改其内容。

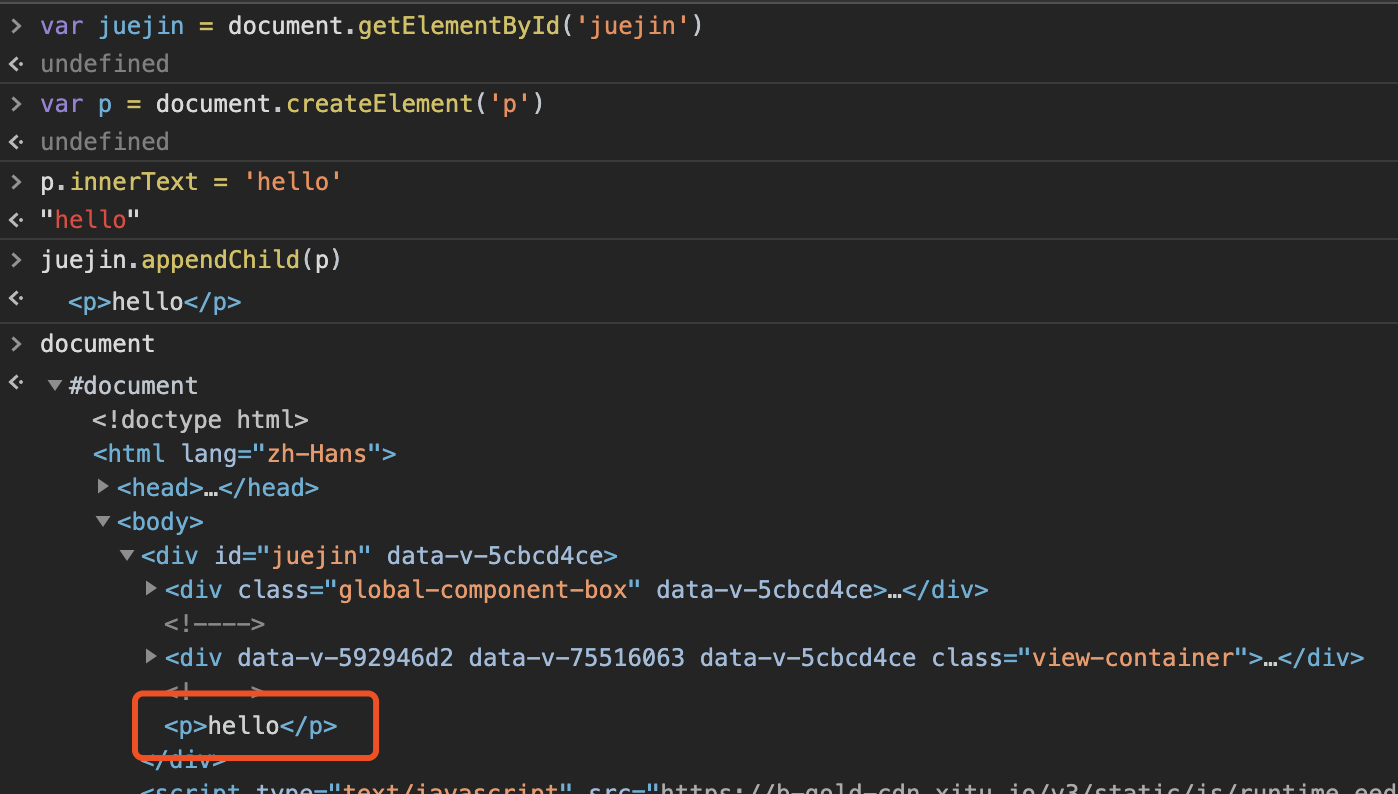

比如在id为juejin的div中添加一个p标签。

样式计算

样式计算的目的是为了计算每个DOM节点的具体样式。
1、构建CSSOM
与HTML一样，浏览器无法识别CSS样式，所以也会进行一个转换操作，将CSS样式转为浏览器能够识别的结构———styleSheets。
CSS来源主要有三种：

  • 通过link引用的外部CSS文件
  • style标签内的CSS
  • 元素的style属性内嵌的CSS

在chrome的开发者工具中能更清晰的看到styleSheets结构。

2、转换样式表中的属性值，使其标准化
很多时候我们都会写一些CSS高级属性，比如：


body { font-size: 2em }
p {color:blue;}
span  {display: none}
div {font-weight: bold}
div  p {color:green;}
div {color:red; }
1
2
3
4
5
6
7

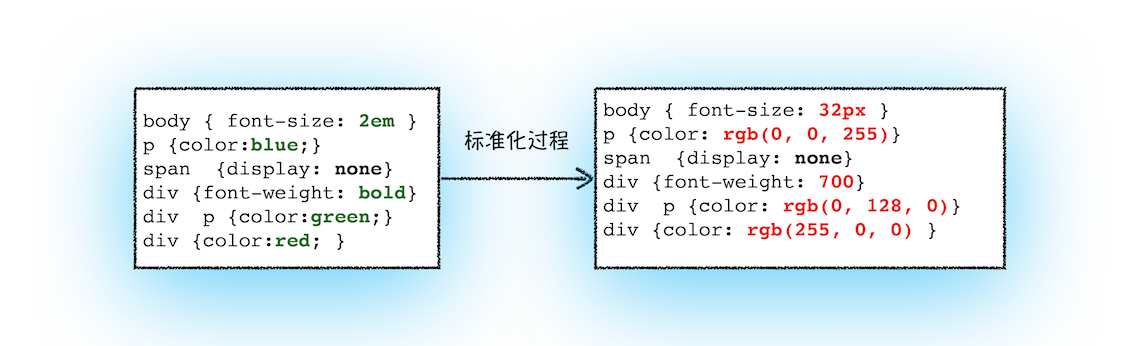

图中的em、blue等都不容易被浏览器识别，所以得把它们转化为标准的计算值。

3、计算出 DOM 树中每个节点的具体样式
接下来就要计算DOM树中的每个节点的具体样式。这就到了CSS继承与层叠规则出手。
首先，CSS继承：当元素的一个继承属性 （inherited property）没有指定值时，则取父元素的同属性的计算值 computed value。
继承属性的一个典型例子就是 color 属性。给出以下样式规则：

p { color: green; }
1

若将其应用在下面这段 HTML 代码上…

<p>This paragraph has <em>emphasized text</em> in it.</p>
1

文本 "emphasized text" 就会呈现为绿色，因为 em 元素继承了 p 元素 color 属性的值，而没有获取 color 属性的初始值（这个 color 值用于页面没有指定 color 时的根元素）。

然后接着是层叠规则：层叠是CSS的一个基本特征，它是一个定义了如何合并来自多个源的属性值的算法。它在CSS处于核心地位，CSS的全称层叠样式表正是强调了这一点。

哪些CSS实体会参与层叠计算？
只有CSS声明，就是属性名值对，会参与层叠计算。这表示包含CSS声明以外实体的@规则不参与层叠计算，比如包含描述符（descriptors）的@font-face。

布局运算

现在有了DOM树与DOM树中的样式，但这还不足以显现页面。还需要知道DOM树中每个节点的几何位置。
Chrome 在布局阶段需要完成两个任务：创建布局树和布局计算。

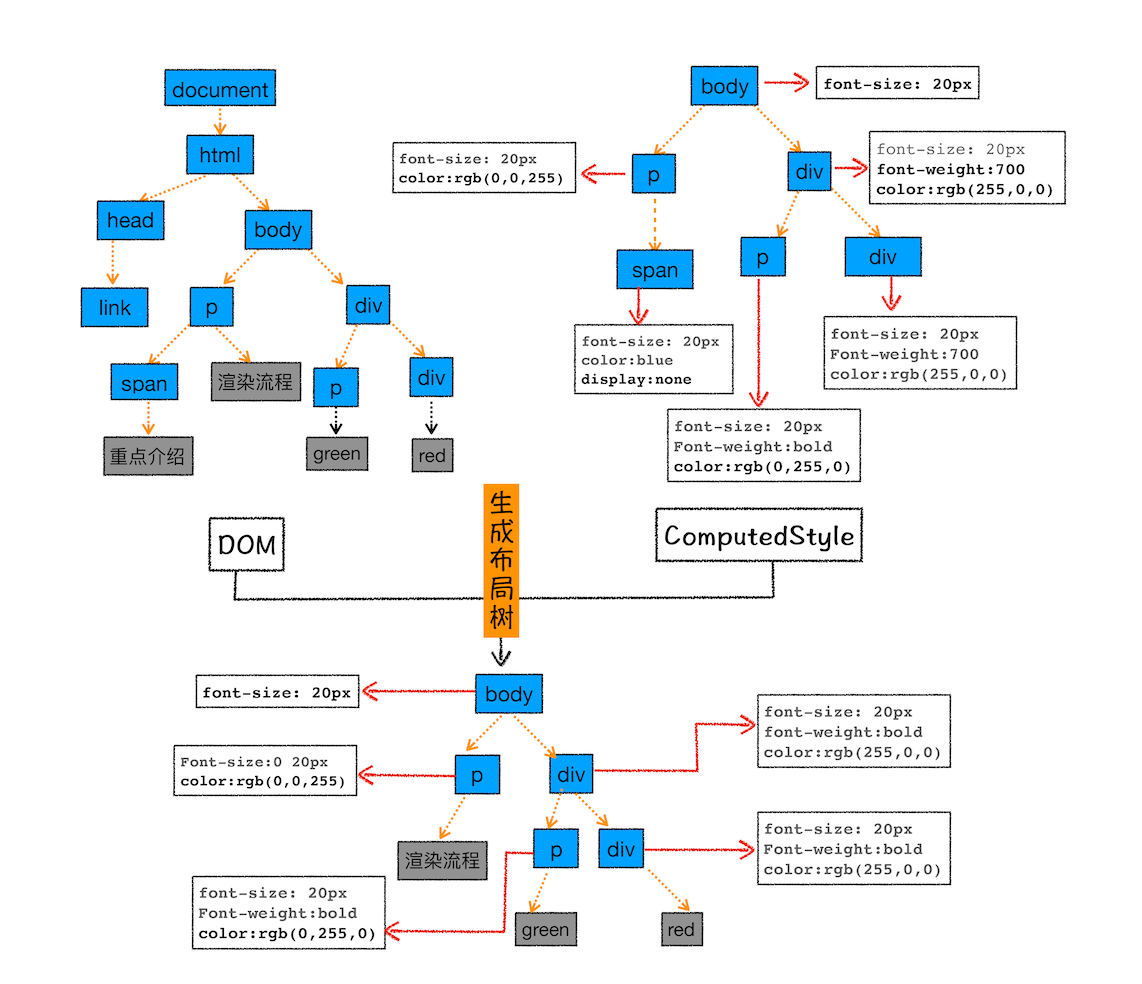

1、创建布局树
在DOM树中有很多元素标签是不可见的。比如head标签，使用display：none的元素。所以还得构建可见的布局树

  • 遍历 DOM 树中的所有可见节点，并把这些节点加到布局中；
  • 而不可见的节点会被布局树忽略掉，如 head 标签下面的全部内容，再比如 body.p.span 这个元素，因为它的属性包含 dispaly:none，所以这个元素也没有被包进布局树。

2、布局计算
接下来计算布局树节点的坐标位置。

未完待续
